Вулкан: Окрашенные дымоходы VBR 243
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 115
H, мм : 195
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 120
H, мм : 195
Материал изготовления : Нержавеющая сталь
H, мм : 195
d, мм : 131.5
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 115
D, мм : 215
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 120
D, мм : 220
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 150
D, мм : 250
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 150
H, мм : 120
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 130
Изоляция, мм : Без изоляции
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 120
Изоляция, мм : Без изоляции
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 115
Изоляция, мм : Без изоляции
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 180
H, мм : 120
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 150
Изоляция, мм : Без изоляции
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 200
H, мм : 120
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 180
Изоляция, мм : Без изоляции
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 115
D, мм : 215
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 120
D, мм : 220
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 200
Изоляция, мм : Без изоляции
Материал изготовления : Нержавеющая сталь
Диаметр, мм : 150
D, мм : 250

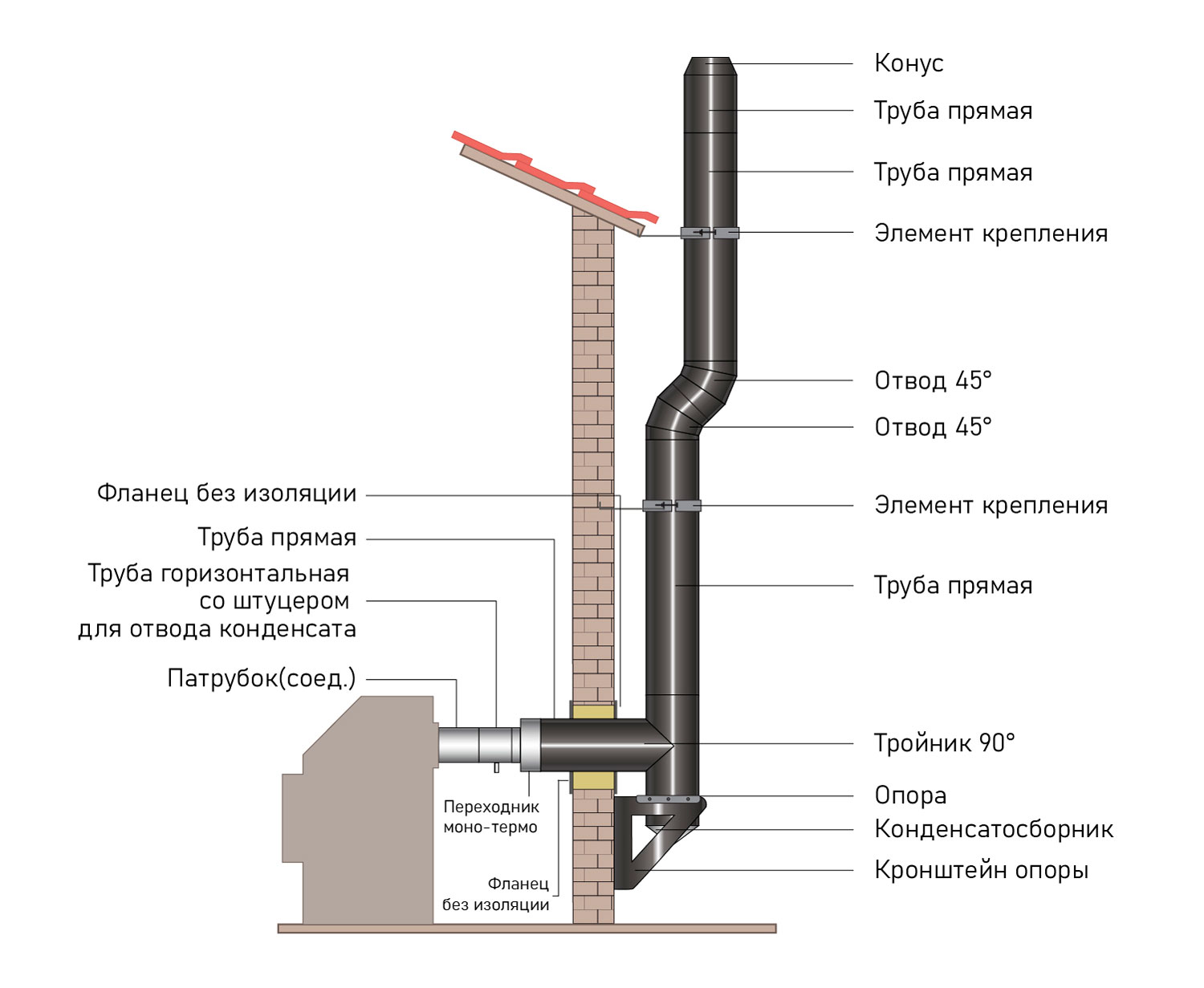

| СХЕМА ПОДКЛЮЧЕНИЯ ДЫМОХОДА ОТ ПЕЧИ | СХЕМА ПОДКЛЮЧЕНИЯ ДЫМОХОДА ОТ КОТЛА К ОСНОВНОМУ ДЫМОХОДУ |
 |
 |
.
| ФРАГМЕНТ СОЕДИНЕНИЯ ДВУХ ДВУХКОНТУРНЫХ ЭЛЕМЕНТОВ СИСТЕМЫ VBR "ВУЛКАН" |
ЭЛЕМЕНТЫ СИСТЕМЫ VBR "ВУЛКАН". ОСНОВНОЙ РЯД |
 |
 |
Область применения
Система дымоходов круглого сечения VBR, окрашенных в черный цвет, спроектирована и разработана заводом «ВУЛКАН» для подключения и отвода дымовых газов от котлов, печей, каминов, дизель-генераторов, работающих на твёрдом, жидком и газообразном видах топлива, как для бытового, так и промышленного назначения.
При подключении системы VBR к котлам и дизель-генераторам, работающим на жидком или газообразном видах топлива, под наддувом или с образованием большого количества конденсата, необходимо использовать в двухконтурной системе VBR уплотнительные силиконовые кольца и подключать теплогенерирующее оборудование через систему одноконтурых элементов «ВУЛКАН» круглого сечения.
Рабочие параметры дымовых газов:
- номинальная температура:
- до 650°С (для AISI 439)
- до 750°С (для AISI 321)
- максимальная (краткосрочная) температура 850°С (для AISI 439)
- максимальная (краткосрочная) температура 1000°С (для AISI 321)
- разрежение внутри системы до 40 Па
- давление внутри системы до 200 Па
- основной контур системы устойчив к агрессивной кислотной среде.
Система предназначена для установки как внутри, так и снаружи строения, с закреплением как к стене, так и к специальным мачтам.
Конструктивные особенности
- Материал внутреннего контура в двухконтурных элементах: нержавеющая сталь AISI 321 (AISI 316, AISI 310 — по запросу) толщиной 0,5 мм.
- Материал наружного контура в двухконтурных элементах: нержавеющая сталь AISI 439 толщиной 0,5 мм.
- Теплоизоляция: огнестойкая базальтовая вата Rockwool (Дания) и Рагос (Финляндия) толщиной 50 мм.
- Система внутренней термокомпенсации двухконтурных элементов дымоходов «Вулкан», исключающая их деформацию при естественном линейном температурном расширении металла.
- Высокая геометрическая точность всех частей дымоотводящей системы.
- Повышенная прочность конструкции при минимальном весе.
- Возможность использования в двухконтурных элементах специальных силиконовых колец для герметизации системы.
- Уникальный стыковочный профиль раструбно-профильных соединений двухконтурных элементов.
На трубы нанесен слой высокотемпературной краски, выдерживающей температуру 900°С. Цвет покрытия — чёрный: оттенок, наиболее походящий к основной массе печей и каминов.
Разработка новой линейки труб осуществлялась с учётом современных требований к отопительным печам и каминам, в том числе, дизайнерским. Окрашенные в чёрный цвет трубы отлично сочетаются с внешним видом каминов и печей различного исполнения, а также хорошо интегрируются в разные интерьерные решения пространств.
